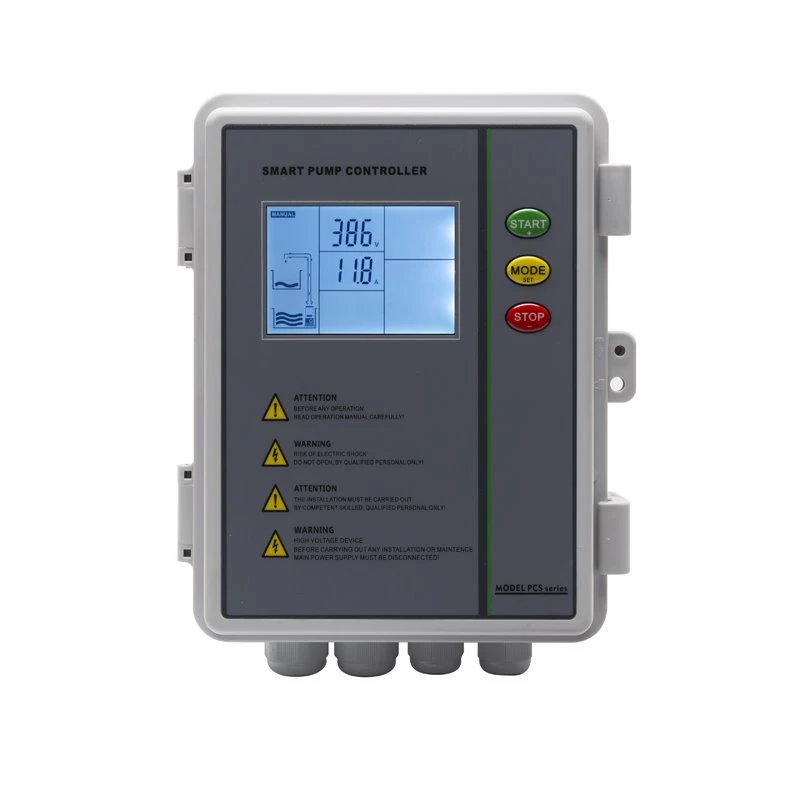

3 fázisú szivattyú vezérlőpult
Bemeneti feszültség: háromfázisú, AC380V-415V/50Hz
Kimeneti teljesítmény: 0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10LE) 11kw (15LE) 15kw (20LE) )
Indítás típusa: DOL
Szabályozott szivattyú mennyisége: Egy szivattyú
- Gyors szállítás
- Minőségbiztosítás
- 24 órás ügyfélszolgálat
A termék bemutatása
Áttekintés
A PCS31 egy 3 fázisú szivattyúvezérlő panel, amely a 0.75-15kw vízszivattyú vezérlésére és védelmére szolgál.
1. Kivéve három hagyományos alkalmazást vízfeltöltés / nyomásfokozó / szennyvíz átemelés, tiszta ciklus időzítő vezérlést kapunk
2. Hőmérsékletszabályozással PT 100 hőmérséklet-érzékelővel (opcionális)
3.Fázisváltás elleni védelem
4. Szivattyúleállítási időzítő kézi vezérlésű állapotban
5.Jelátviteli tartomány 1000m nem 150m
6. Fenntartott hely az MCB számára
7.A teljesítmény akár 15kw is lehet
8. Az ampervezérlés pontossági különbsége 2%
9. A korábbi állítható ellenállás helyett kifinomultabb műveleti erősítő integrált blokkot használnak, megbízhatóbb feszültség kijelzés
10. doboz minőségünk IP 65 nem IP 22.
|
Modell |
PCS31(3 fázisú szivattyú vezérlőpanel) |
|
Elektromos konfiguráció |
|
|
Voltgae bemenet |
Háromfázisú, AC380V-415V/50Hz |
|
Kimeneti teljesítmény |
0.75-4kw (1-5.5hp) 5.5-7.5kw (7.5-10LE) 11kw (15LE) 15kw (20LE) |
|
Indítás típusa |
DOL |
|
Szabályozott szivattyú mennyisége |
Egyetlen szivattyú |
|
Fő védelmi funkció |
|
|
Túlterhelés elleni védelem amperrel |
Igen |
|
A szivattyú motorja leállt |
Igen |
|
Száraz futás érzékelővel |
Igen |
|
Alul/túlfeszültség |
Igen |
|
Nyitott fázis |
Igen |
|
Fázisváltás |
Igen |
|
Egyéb funkció |
|
|
A szivattyú utolsó öt hibájának rekord kijelzése |
Igen |
|
A szivattyú összesített futási idejének kijelzése |
Igen |
|
Alkalmazás |
|
|
Vízátvezetés úszókapcsolóval/folyadékérzékelővel |
Igen |
|
Nyomásnövelés nyomáskapcsolóval |
Igen |
|
Szennyvíz úszókapcsolóval/folyadékérzékelővel |
Igen |
|
Tiszta ciklusidőzítő vezérlés |
Igen |
|
Hőmérséklet szabályozás PT 100 hőmérséklet érzékelővel (opcionális) |
Igen |
|
Vezérlési mód |
|
|
Kézi mód |
Igen |
|
Automatikus mód |
Igen |
|
Egyéb jellemző |
|
|
Fázisváltás elleni védelem |
Igen |
|
A szivattyú leállítási időzítője kézi vezérlésű állapotban |
Igen |
|
Nyomja meg a gombzárat |
Igen |
|
A vezérlő védelmi fokozata |
IP65 |
|
Amper szabályozási pontosság |
Magas |
|
Jelátviteli tartomány |
1000M |
|
Fenntartott hely az MCB számára |
Igen |
|
A teljesítmény akár 15 kW is lehet |
Igen |
|
Amper szabályozási pontosság különbség |
2% |
|
A korábbi állítható ellenállás helyett kifinomultabb műveleti erősítő integrált blokkot használnak, megbízhatóbb feszültség kijelzés |
Igen |
1. A víz betöltése az alsó tartályból a felső tartályba az egyik fő felhasználási terület.
2. Szivattyú fúrólyukhoz.
3. A szennyvíz eltávolítása az aknából.
4. Az indítási és leállítási idők használata az időzítő beállításához.
A függelék:
Hőmérséklet szabályozás PT 100-zal
Két kategória létezik:
Először is, a melegvíz keringtető rendszer lekapcsolja a vízszivattyút, amikor a csőhálózat hőmérséklete eléri az előre meghatározott leállási hőmérsékletet, és újraindítja, ha a hőmérséklet az előre meghatározott indítási hőmérséklet alá esik;
Másodszor, amikor a hőmérséklet az előre meghatározott szint alá csökken, és fölé emelkedik, a vízszivattyú motorjába ágyazott PT100 automatikusan újraindul. Ez elővigyázatossági intézkedésként történik.
További jellemzők és funkciók a következők:

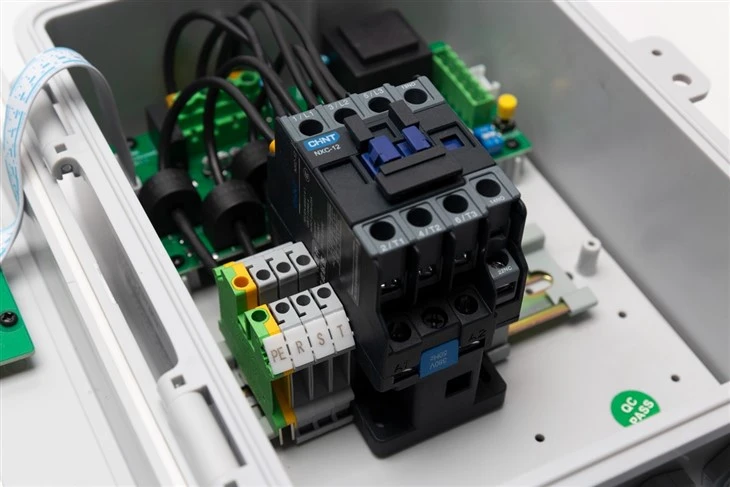

1. CHNT AC kontaktor használata meghajtóként;

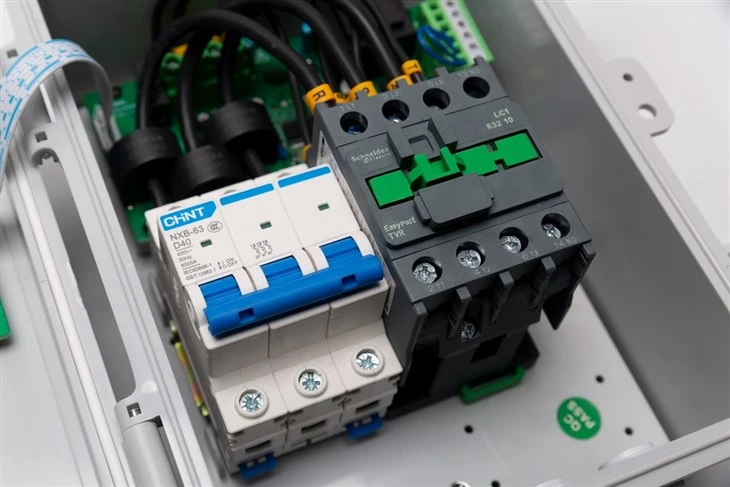

2. Hely felszabadítása MCB-k számára; az eredeti kialakítás 5M terminálokat írt elő a bemeneti teljesítményhez.
3. Az IP 65-ös doboz
4. Leakaszthatja a szintterminált.
A jel átviteli hatótávolsága: 1000 méter
